Régulateurs de débit, balances de pression, unités d'âvance NG6

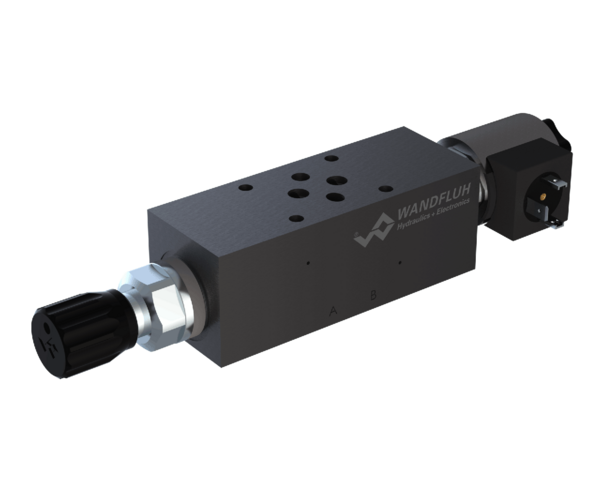

Unité d'alimentation en construction sandwich. En vitesse de rampage, le débit volumétrique est regulé indépendamment de la charge à la valeur réglée manuellement par le régulateur de débit en cartouche à 2-voies. La valve à clapet en cartouche à 2/2-voies est fermée. Lors de l’avance rapide, le débit volumétrique s’écoule via la valve à clapet, en dépendance de la charge et de la pression du système.
Unité d’avance
Construction sandwich
- Qmax = 40 l/min (Vitesse de rampage)
- Qmax = 80 l/min (Vitesse rapide)
- QN max = 40 l/min
- pmax = 350 bar
Application
Les unités d’avance trouvent des utilisations dans les systèmes hydrauliques nécessitant une commutation électrique avance rapide/ avance lente, comme p.ex. des commandes de positionnement de machines-outils ou des commandes de déplacement de plateformes élévatrices, etc. Par leur construction sandwich, ces unités d’avance peuvent être intégrées comme éléments intermédiaires dans les empilages.
