Régulateurs de débit, balances de pression, unités d'âvance M22x1,5
Régulateur de débit à 2-voies compensé en charge en construction cartouche à visser pour logement selon ISO 7789. De l'entrée (1), le fluide passe par le tiroir de contrôle et d'étranglement à la sortie contrôlée (2). Le tiroir de réglage maintient la différence de pression constante par le point d’étranglement, de sorte que le même débit volumétrique réglé sort toujours au raccordement 2. Le changement de débit volumétrique s'effectue via une broche de réglage.

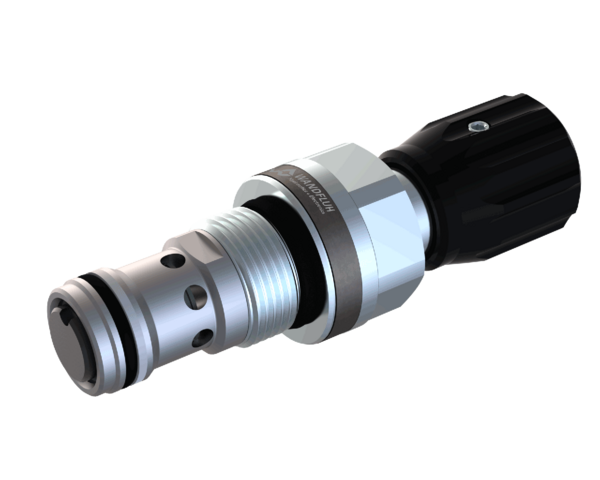

Régulateur de débit en cartocuhe à 2-voies
- Qmax = 48 l/min
- QN max = 40 l/min
- pmax = 350 bar
Application
Les régulateurs de débit sont utilisés pour contrôler la vitesse, où le courant de charge doit être maintenu constant indépendamment de la pression d'entrée et de sortie. La cartouche à visser est parfaitement indiquée pour l'installation dans les blocs forés et est installée dans des plaques sandwich (système modulaire vertical) ainsi que dans des plaques à flasquer (feuilles correspondantes dans ce registre). Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13.
