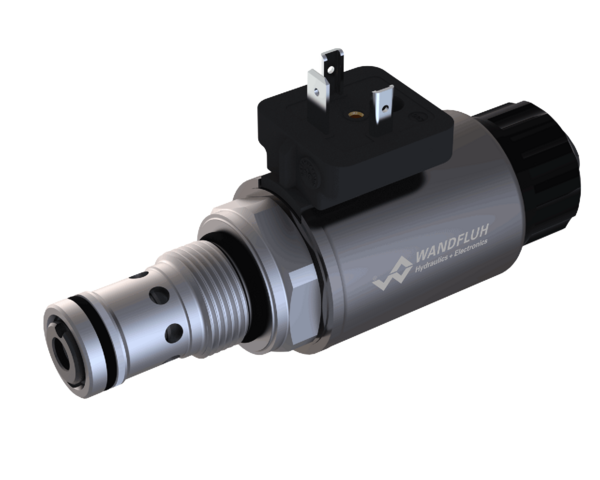

Régulateur de débit proportionnel en cartouche à 2-voies (bobine à insérer) Q_PPM22

Etrangleurs proportionnels, régulateurs de débit proportionnels M22x1,5

Régulateur de débit proportionnel à action directe compensé en charge en construction cartouche à visser pour logement selon norme ISO 7789. En l'absence d'excitation de l'électro-aimant, le tiroir de commande est maintenu en position fermée (QN) ou ou­verte (QO) par un ressort. Le changement du courant électrique est suivi par un changement du débit volumétrique proportionnel. De l'entrée (1), le fluide passe par un tiroir d'étranglement et de rég­lage à la sortie réglée (2). Pour le pilotage des amplificateurs proportionnels Wandfluh sont à disposition (registre 1.13). ​

Valves proportionnelles Régulateur de débit proportionnel en cartouche à 2-voies (bobine à insérer) Q_PPM22

Régulateur de débit proportionnel à 2-voies en cartouche​

  • a action directe
  • Qmax = 25 l/min
  • QN max = 25 l/min
  • pmax = 350 bar

Application

Les régulateurs de débit proportionnels sont indiqués pour le contrôle de vitesse précis, où le courant de charge doit être maintenu constant indépendamment de la pression d'entrée et de sortie. La cartouche à visser est parfaitement indiquée pour l'installation dans les blocs forés et est installée dans des plaques sandwich (système modulaire vertical) ainsi que dans des plaques à flasquer (feuilles correspondantes dans ce registre). Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13.
