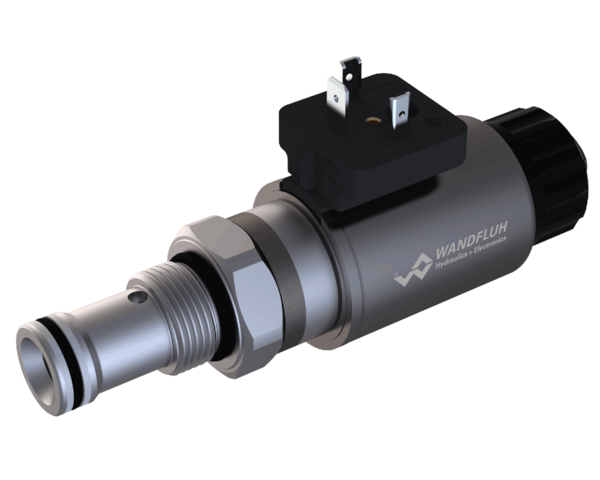

Etrangleur proportionnel en cartouche (bobine à insérer) D_PPM22

Etrangleurs proportionnels, régulateurs de débit proportionnels M22x1,5

Etrangleur proportionnel à action directe en construction car­touche à visser pour logement selon norme ISO 7789. En l'absence d'excitation des l'électro-aimant, le tiroir de commande est maintenu en position fermée (DN) ou ouverte (DO) par un ressort. Le changement du courant électrique est suivi par un changement du débit volumétrique proportionnel. Un comportement extrêmement sensible à l’ouverture et à la fermeture ainsi qu’une faible hysté­rèse caractérisent ces valves. Pour le pilotage des amplificateurs proportionnels Wandfluh sont à disposition (registre 1.13). ​ ​ ​

Valves proportionnelles Etrangleur proportionnel en cartouche (bobine à insérer) D_PPM22

Etrangleur proportionnel en cartouche​

  • a action directe
  • Qmax = 32 l/min
  • QN max = 25 l/min
  • pmax = 350 bar

Application

Les étrangleurs proportionnels permettent de contrôler en douceur les séquences de déplacement dans les systèmes fixes ou mobiles. La cartouche à visser est parfaitement indiquée pour l'installation dans les blocs forés et est installée dans des plaques sandwich (système modulaire vertical) ainsi que dans des plaques à flasquer (feuilles correspondantes dans ce registre). Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13. ​ ​ ​ ​
