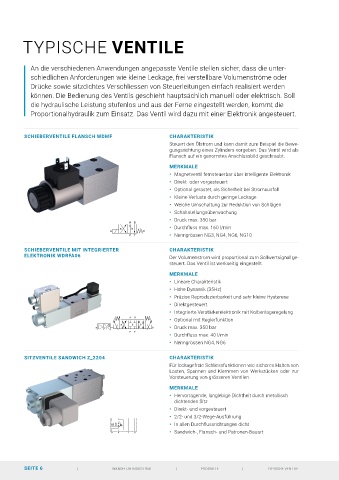

TYPISCHE VENTILE
An die verschiedenen Anwendungen angepasste Ventile stellen sicher, dass die unter-
schiedlichen Anforderungen wie kleine Leckage, frei verstellbare Volumenströme oder
Drücke sowie sitzdichtes Verschliessen von Steuerleitungen einfach realisiert werden
können. Die Bedienung des Ventils geschieht hauptsächlich manuell oder elektrisch. Soll
die hydraulische Leistung stufenlos und aus der Ferne eingestellt werden, kommt die
Proportionalhydraulik zum Einsatz. Das Ventil wird dazu mit einer Elektronik angesteuert.
SCHIEBERVENTILE FLANSCH WDMF CHARAKTERISTIK
Steuert den Ölstrom und kann damit zum Beispiel die Bewe-
gungsrichtung eines Zylinders vorgeben. Das Ventil wird als
Flansch auf ein genormtes Anschlussbild geschraubt.
MERKMALE
• Magnetventil fernsteuerbar über intelligente Elektronik
• Direkt- oder vorgesteuert
• Optional gerastet, als Sicherheit bei Stromausfall
• Kleine Verluste durch geringe Leckage
• Weiche Umschaltung zur Reduktion von Schlägen
• Schaltstellungsüberwachung
AB1 • Druck max. 350 bar
AB2
A B A B
b
a b a • Durchfluss max. 160 l/min
a b a b
P T P T • Nenngrössen NG3, NG4, NG6, NG10
SCHIEBERVENTILE MIT INTEGRIERTER CHARAKTERISTIK
ELEKTRONIK WDRFA06 Der Volumenstrom wird proportional zum Sollwertsignal ge-
steuert. Das Ventil ist werkseitig eingestellt.
MERKMALE
• Lineare Charakteristik
• Hohe Dynamik (35Hz)
• Präzise Reproduzierbarkeit und sehr kleine Hysterese
• Direktgesteuert
ACB-S • Integrierte Verstärkerelektronik mit Kolbenlageregelung
A B
• Optional mit Reglerfunktion
a 0 b
a b • Druck max. 350 bar
P T
• Durchfluss max. 40 l/min
• Nenngrössen NG4, NG6
SITZVENTILE SANDWICH Z_2204 CHARAKTERISTIK
Für leckagefreie Schliessfunktionen wie sicheres Halten von
Lasten, Spannen und Klemmen von Werkstücken oder zur
Vorsteuerung von grösseren Ventilen.
MERKMALE
• Hervorragende, langlebige Dichtheit durch metallisch
dichtenden Sitz
• Direkt- und vorgesteuert
• 2/2- und 3/2-Wege-Ausführung
1
a • In allen Durchflussrichtungen dicht
2
• Sandwich-, Flansch- und Patronen-Bauart
A P T B
