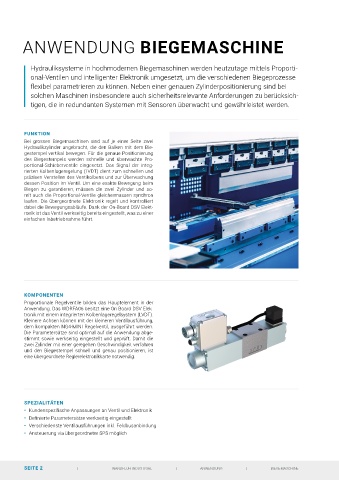

ANWENDUNG BIEGEMASCHINE
Hydrauliksysteme in hochmodernen Biegemaschinen werden heutzutage mittels Proporti-
onal-Ventilen und intelligenter Elektronik umgesetzt, um die verschiedenen Biegeprozesse
flexibel parametrieren zu können. Neben einer genauen Zylinderpositionierung sind bei
solchen Maschinen insbesondere auch sicherheitsrelevante Anforderungen zu berücksich-
tigen, die in redundanten Systemen mit Sensoren überwacht und gewährleistet werden.
FUNKTION
Bei grossen Biegemaschinen sind auf je einer Seite zwei
Hydraulikzylinder angebracht, die den Balken mit dem Bie-
gestempel vertikal bewegen. Für die genaue Positionierung
des Biegestempels werden schnelle und überwachte Pro-
portional-Schieberventile eingesetzt. Das Signal der integ-
rierten Kolbenlageregelung (LVDT) dient zum schnellen und
präzisen Verstellen des Ventikolbens und zur Überwachung
dessen Position im Ventil. Um eine exakte Bewegung beim
Biegen zu garantieren, müssen die zwei Zylinder und so-
mit auch die Proportional-Ventile gleichermassen synchron
laufen. Die übergeordnete Elektronik regelt und kontrolliert
dabei die Bewegungsabläufe. Dank der On-Board DSV Elekt-
ronik ist das Ventil werkseitig bereits eingestellt, was zu einer
einfachen Inbetriebnahme führt.
KOMPONENTEN
Proportionale Regelventile bilden das Hauptelement in der
Anwendung. Das WDRFA06 besitzt eine On-Board DSV Elek-
tronik mit einem integrierten Kolbenlageregelsystem (LVDT).
Kleinere Achsen können mit der kleineren Ventilausführung,
dem kompakten NG4-MINI Regelventil, ausgeführt werden.
Die Parametersätze sind optimal auf die Anwendung abge-
stimmt sowie werkseitig eingestellt und geprüft. Damit die
zwei Zylinder mit einer geregelten Geschwindigkeit verfahren
und den Biegestempel schnell und genau positionieren, ist
eine übergeordnete Reglerelektronikkarte notwendig.
SPEZIALITÄTEN
• Kundenspezifische Anpassungen an Ventil und Elektronik
• Definierte Parametersätze werkseitig eingestellt
• Verschiedenste Ventilausführungen inkl. Feldbusanbindung
• Ansteuerung via übergeordneter SPS möglich
