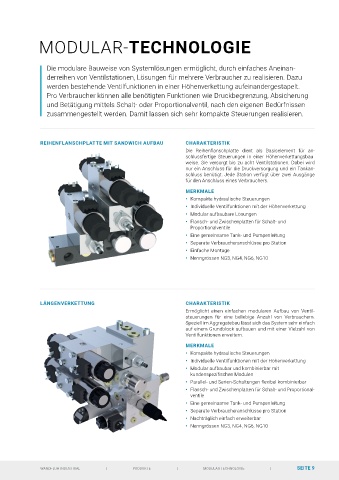

MODULAR-TECHNOLOGIE




                 Die modulare Bauweise von Systemlösungen ermöglicht, durch einfaches Aneinan-
                 derreihen von Ventilstationen, Lösungen für mehrere Verbraucher zu realisieren. Dazu
                 werden bestehende Ventilfunktionen in einer Höhenverkettung aufeinandergestapelt.
                 Pro Verbraucher können alle benötigten Funktionen wie Druckbegrenzung, Absicherung
                 und Betätigung mittels Schalt- oder Proportionalventil, nach den eigenen Bedürfnissen
                   zusammengestellt werden. Damit lassen sich sehr kompakte Steuerungen realisieren.





               REIHENFLANSCHPLATTE MIT SANDWICH AUFBAU            CHARAKTERISTIK
                                                                  Die  Reihenflanschplatte  dient  als  Basiselement  für  an-
                                                                  schlussfertige  Steuerungen  in  einer  Höhenverkettungsbau-
                                                                  weise.  Sie  versorgt  bis  zu  acht  Ventilstationen.  Dabei wird
                                                                  nur ein Anschluss für die Druckversorgung und ein Tankan-
                                                                  schluss benötigt. Jede Station verfügt über zwei Ausgänge
                                                                  für den Anschluss eines Verbrauchers.
                                                                  MERKMALE
                                                                  •  Kompakte hydraulische Steuerungen
                                                                  •  Individuelle Ventilfunktionen mit der Höhenverkettung
                                                                  •  Modular aufbaubare Lösungen
                                                                  •  Flansch- und Zwischenplatten für Schalt- und
                                                                      Proportionalventile
                                                                  •  Eine gemeinsame Tank- und Pumpenleitung
                                                                  •  Separate Verbraucheranschlüsse pro Station
                                                                  •  Einfache Montage
                                                                  •  Nenngrössen NG3, NG4, NG6, NG10








               LÄNGENVERKETTUNG                                   CHARAKTERISTIK
                                                                  Ermöglicht  einen  einfachen  modularen  Aufbau  von  Ventil-
                                                                  steuerungen  für  eine  beliebige  Anzahl  von  Verbrauchern.
                                                                  Speziell im Aggregatebau lässt sich das System sehr einfach
                                                                  auf einem Grundblock aufbauen und mit einer Vielzahl von
                                                                  Ventilfunktionen erweitern.
                                                                  MERKMALE
                                                                  •  Kompakte hydraulische Steuerungen
                                                                  •  Individuelle Ventilfunktionen mit der Höhenverkettung
                                                                  •  Modular aufbaubar und kombinierbar mit
                                                                      kundenspezifischen Modulen
                                                                  •  Parallel- und Serien-Schaltungen flexibel kombinierbar
                                                                  •  Flansch- und Zwischenplatten für Schalt- und Proportional-
                                                                    ventile
                                                                  •  Eine gemeinsame Tank- und Pumpenleitung
                                                                  •  Separate Verbraucheranschlüsse pro Station
                                                                  •  Nachträglich einfach erweiterbar
                                                                  •  Nenngrössen NG3, NG4, NG6, NG10
