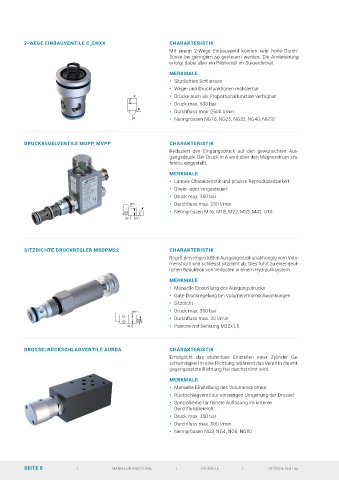

2-WEGE EINBAUVENTILE C_ENXX CHARAKTERISTIK
Mit einem 2-Wege Einbauventil können sehr hohe Durch-
flüsse bei geringem ∆p gesteuert werden. Die Ansteuerung
erfolgt dabei über ein Pilotventil im Steuerdeckel.
MERKMALE
• Sitzdichtes Schliessen
• Wege- und Druckfunktionen realisierbar
• Drücke auch als Proportionalfunktion verfügbar
• Druck max. 630 bar
• Durchfluss max. 2500 l/min
• Nenngrössen NG16, NG25, NG32, NG40, NG50
DRUCKREGELVENTILE MDPP, MVPP CHARAKTERISTIK
Reduziert den Eingangsdruck auf den gewünschten Aus-
gangsdruck. Der Druck in A wird über den Magnetstrom stu-
fenlos eingestellt.
MERKMALE
• Lineare Charakteristik und präzise Reproduzierbarkeit
• Direkt- oder vorgesteuert
• Druck max. 350 bar
• Durchfluss max. 250 l/min
(A) 1
• Nenngrössen M16, M18, M22, M33, M42, U10
(P) 2 (T) 3
SITZDICHTE DRUCKREGLER MSDPM22 CHARAKTERISTIK
Regelt den eingestellten Ausgangdruck unabhängig vom Volu-
menstrom und schliesst sitzdicht ab. Dies führt zu einer deut-
lichen Reduktion von Verlusten in einem Hydrauliksystem.
MERKMALE
• Manuelle Einstellung des Ausgangsdrucks
• Gute Druckregelung bei Volumenstromschwankungen
• Sitzdicht
• Druck max. 350 bar
(A) 1
• Durchfluss max. 20 l/min
• Patrone mit Senkung M22x1,5
(P) 2
DROSSELRÜCKSCHLAGVENTILE AURDA CHARAKTERISTIK
Ermöglicht das stufenlose Einstellen einer Zylinder Ge-
schwindigkeit in eine Richtung, während das Ventil in die ent-
gegengesetzte Richtung frei durchströmt wird.
MERKMALE
• Manuelle Einstellung des Volumenstromes
• Rückschlagventil zur einseitigen Umgehung der Drossel
• Spezialkerbe für feinste Auflösung im unteren
Durchflussbereich
• Druck max. 350 bar
• Durchfluss max. 100 l/min
• Nenngrössen NG3, NG4, NG6, NG10
