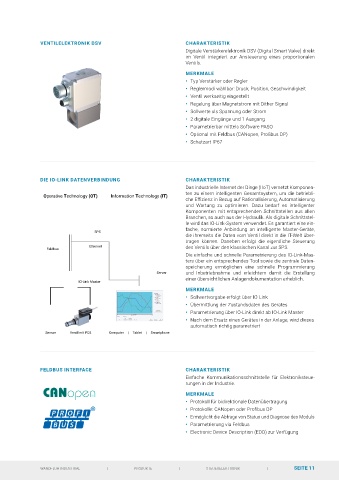

VENTILELEKTRONIK DSV                               CHARAKTERISTIK
                                                                  Digitale Verstärkerelektronik DSV (Digital Smart Valve) direkt
                                                                  im  Ventil  integriert  zur  Ansteuerung  eines  proportionalen
                                                                  Ventils.
                                                                  MERKMALE
                                                                  •  Typ Verstärker oder Regler
                                                                  •  Reglermodi wählbar: Druck, Position, Geschwindigkeit
                                                                  •  Ventil werkseitig eingestellt
                                                                  •  Regelung über Magnetstrom mit Dither-Signal
                                                                  •  Sollwerte als Spannung oder Strom
                                                                  •  2 digitale Eingänge und 1 Ausgang
                                                                  •  Parametrierbar mittels Software PASO
                                                                  •  Optional mit Feldbus (CANopen, Profibus DP)

                                                                  •  Schutzart IP67






               DIE IO-LINK DATENVERBINDUNG                        CHARAKTERISTIK
                                                                  Das industrielle Internet der Dinge (IIoT) vernetzt Komponen-
                                                                  ten zu einem intelligenten Gesamtsystem, um die betriebli-
                Operative Technology (OT)  Information Technology (IT)


                                                                  che Effizienz in Bezug auf Rationalisierung, Automatisierung
                                                                  und  Wartung  zu  optimieren.  Dazu  bedarf  es  intelligenter
                                                                  Komponenten mit entsprechenden Schnittstellen aus allen
                                                                  Branchen, so auch aus der Hydraulik. Als digitale Schnittstel-
                                                                  le wird das IO-Link-System verwendet. Es garantiert eine ein-
                                                                  fache,  normierte  Anbindung  an  intelligente  Master-Geräte,
                                  SPS
                                                                  die ihrerseits die Daten vom Ventil direkt in die IT-Welt über-
                                                                  tragen  können.  Daneben  erfolgt  die  eigentliche  Steuerung
                                Ethernet                          des Ventils über den klassischen Kanal zur SPS.
                 Feldbus
                                                                  Die einfache und schnelle Parametrierung des IO-Link-Mas-
                                                                  ters über ein entsprechendes Tool sowie die zentrale Daten-
                                                                  speicherung ermöglichen eine schnelle Programmierung
                                                        Server    und  Inbetriebnahme  und  erleichtern  damit  die  Erstellung
                                                                  einer übersichtlichen Anlagendokumentation erheblich.
                             IO-Link Master
                                                                  MERKMALE
                                                                  •  Sollwertvorgabe erfolgt über IO-Link
                                                                  •  Übermittlung der Zustandsdaten des Gerätes
                                                                  •  Parametrierung über IO-Link direkt ab IO-Link Master
                                                                  •  Nach dem Ersatz eines Gerätes in der Anlage, wird dieses
                                                                    automatisch richtig parametriert
                 Sensor   Ventil mit PD3  Computer  | Tablet  |  Smartphone






               FELDBUS INTERFACE                                  CHARAKTERISTIK
                                                                  Einfache  Kommunikationsschnittstelle  für  Elektroniksteue-
                                                                  rungen in der Industrie.

                                                                  MERKMALE
                                                                  •  Protokoll für bidirektionale Datenübertragung

                                                                  •  Protokolle: CANopen oder Profibus DP
                                                                  •  Ermöglicht die Abfrage von Status und Diagnose des Moduls
                                                                  •  Parametrierung via Feldbus
                                                                  •  Electronic Device Description (EDD) zur Verfügung
