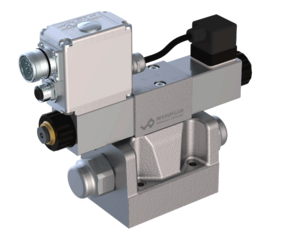

Distributeur proportionnel piloté (bobine à insérer) WVPFA10_90

Distributeurs à tiroir proportionnels NG10

Distributeur à tiroir proportionnel piloté avec 4 raccordements en système à 5 chambres. Ajustement du tiroir précis, petite fuite, grande durée de vie. Construction très compacte avec faible poids en conséquence. La valve pilote est un réducteur de pression proportionnel à actionnement électro-magnétque. La fonction de la valve pilote et de la valve principale ainsi que l’interaction des deux valves se trouvent dans le schéma hydraulique. Proportionnellement à l'augmentation du courant électro-magnétique, la course du tiroir, l'ouverture du tiroir et le débit volumétrique de la valve augmentent. Le distributeur proportionnel n'est pas compensé en charge. Pour le pilotage des amplificateurs proportionnels Wandfluh sont à disposition (registre 1.13)

Valves proportionnelles Distributeur proportionnel piloté (bobine à insérer) WVPFA10_90

Distributeur proportionnel
Construction à flasquer

  • piloté
  • Qmax = 200 l/min
  • QN max = 90 l/min
  • pmax = 350 bar

Application

Les distributeurs proportionnels sont parfaitement indiqués pour des tâches exigeantes grâce à une haute résolution, un grand débit volumétrique et une faible hystérèse. Les valves pilotées sont utilisées partout où de grands débits volumétriques doivent être commandés. Grâce à la grande plage de passage et de la raideur de l'actionnement obtenue par le pilotage, ces valves son indiquées pour toutes les applications qui éxigent de forts processus d'accélération et de décelération, de hautes vitesses et des processus de déplacements sensibles. Les utilisations se situent dans l'hydraulique industrielle aussi bien que mobile pour la commande souple et contrôlée des actionnements hydraulique
