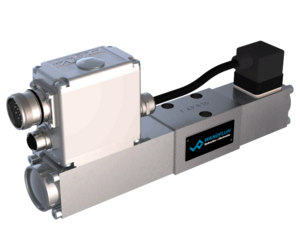

Distributeurs à tiroir proportionnels NG4
Distributeur à tiroir proportionnel à action directe avec 4 raccordements en système à 5 chambres. Ajustement du tiroir précis, petite fuite, grande durée de vie. L'ajustement du débit volumétrique s'effectue par un électro-aimant proportionnel Wandfluh. Proportionnellement à l'augmentation du courant électro-magnétique, la course du tiroir, l'ouverture du tiroir et le débit volumétrique de la valve augmentent. Pour le pilotage des amplificateurs proportionnels Wandfluh sont à disposition (registre 1.13).
Distributeur proportionnel
Construction à flasquer
- Qmax = 20 l/min
- 3 plages de débit volumétrique
- QN max = 12 l/min
- pmax = 350 bar
Application
Les distributeurs proportionnels sont parfaitement indiqués pour des tâches exigeantes grâce à une haute résolution, un grand débit volumétrique et une faible hystérèse. Les utilisations se situent dans l'industrie aussi bien que dans l'hydraulque mobile pour la commande souple et contrôlée des entraînement hydrauliques. Quelques exemples: réglage des pales de générateurs d'éoliennes, machines forestières et de travail des sols, machines-outils et machines de production de papier avec commandes de positions simples, robotique et commande de ventilateurs. Les valves miniature sont utilisées partout où un encombrement minimal et un faible poids sont d'importance décisive.
