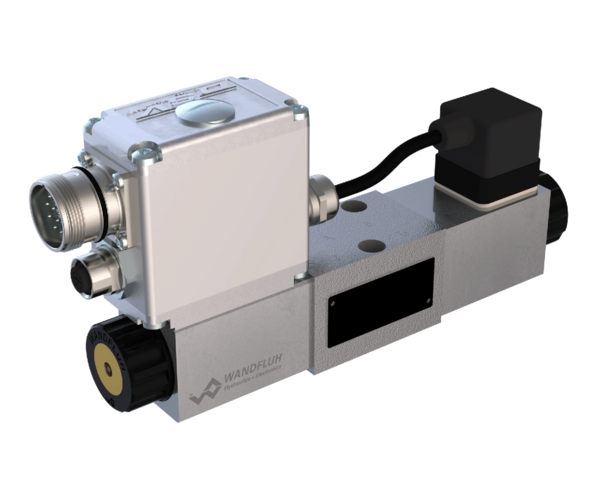

Distributeurs à tiroir proportionnels NG4-Mini
Distributeur à tiroir proportionnel à action directe avec 4 raccordements en système à 5 chambres avec électronique intégrée. Les valves Plug & Play sont réglées et équilibrées d'usine et présentent la plus faible dispersion de série. Avec la classe de protéction IP67 de l'électronique, ces valves sont indiquées pour l'utilisation en conditions ambiantes difficiles. Proportionnellement à l'augmentation de la valeur de consigne transmise électroniquement, la course du tiroir, l'ouverture du tiroir et le débit volumétrique de la valve augmentent. La commande s'effectue via une interface analogique ou une interface bus de terrain (CANopen, J1939 ou Profibus DP). Le paramétrage s'effectue au moyen du logiciel gratuit de paramétrage et de diagnosic «PASO» ou via interface bus de terrain. L'interface de paramétrage USB est accessible par une vis de fermeture. En option ces valves sont à disposition avec régulation intégrée. Comme générateurs de la valeur réelle, des capteurs avec des sorties tension ou courant peuvent être raccordés directement. Les structures de régulation de la commande disponibles sont optimisées pour les entraînements hydrauliques.
Distributeur proportionnel avec électronique
intégrée
Construction à flasquer
- à action directe
- Qmax = 20 l/min
- QN max = 12 l/min
- pmax = 350 bar
Application
Les distributeurs proportionnels sont parfaitement indiqués pour des tâches exigeantes grâce à une haute résolution, un grand débit volumétrique et une faible hystérèse. Les utilisations se situent dans l'industrie aussi bien que dans l'hydraulique mobile pour la commande souple et contrôlée des entraînement hydrauliques. Quelques exemples: réglage des pales de générateurs d'éoliennes, machines forestières et de travail des sols, machines-outils et machines de production de papier, commandes de positions simples, robotique et commande de ventilateurs. Les valves miniature sont utilisées partout où un encombrement minimal et un faible poids sont d'importance décisive. «PASO» est un programme Windows en style ordino- gramme qui permet l'ajustement et la sauvegarde intuitifs de tous les paramètres variables. Les données sont conservées en cas de rupture de courant et peuvent aussi être reproduites ou transferées sur d'autres DSV.
