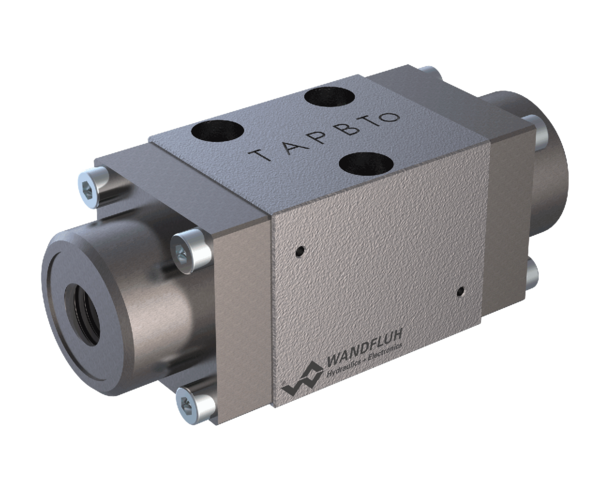

Distributeurs à tiroir à commande hydraulique WDFFA03

Distributeurs à tiroir à action directe à actionnement hydraulique NG3-Mini

Distributeur à tiroir à commande directe hydraulique par tête de commande avec 4 raccordements en système à 5 chambres. Tiroir cranté ou à rappel par ressort. En l'absence d'actionnement, le tiroir est maintenu en position centrale par ressort (4/3) ou rappelé en position de repos (4/2). Avec le crantage, le tiroir est maintenu dans la position de commutation choisie en dernier. Ajustement du tiroir précis, petite fuite, grande durée de vie. Tiroir en acier trempé, corps en fonte hydraulique de haute qualité.

Valves de commutation Distributeurs à tiroir à commande hydraulique WDFFA03

Distributeur à tiroir

  • Construction à flasquer
  • à commande hydraulique
  • 4/2-voies à impulsions, cranté
  • 4/3-voies à position médiane centrée par ressort
  • 4/2-voies à rappel par ressort
  • Qmax = 8 l/min
  • pmax = 350 bar

Application

Les distributeurs à tiroir sont utilisés principalement pour la commande directionnelle et l'arrêt de vérins et de moteurs. Le sens de déplacement est déterminé par la position du tiroir et son symbole. Les valves miniature sont utilisées partout où un encombrement minimal et un faible poids sont d'importance décisive.
