Limiteurs de pression, valves de maintien, valves de séquence, valves de charge d'accumulateur M22x1,5
Valve de charge d’accumulateur en construction cartouche à visser pour logement selon ISO 7789. La valve dispose d'un point de commutation supérieur et d'une différence de pression de commutation fixée par construction. Si la pression en P dépasse la pression supériere réglable, le pilotage est ouvert par le tiroir de pilotage. Un débit d'huile de pilotage passe, et le côté arrière du tiroir principal est sans pression. La différence de pression produite déplace le tiroir principal contre le ressort, et la valve commute à circuit sans pression. A cause de la différence de surface dans la partie du pilotage, le débit d'huile de pilotage est interrompu aussitôt que la pression dans l'accumulateur baisse par 15 % resp. 25 % du point de commutation supérieur. Les pressions au tiroir principal s'équilibrent, et le ressort déplace le tiroir principal dans la position fermée. La pompe peut maintenant à nouveau former la pression du système jusqu'au point de commutation supérieur, le cycle recommence.

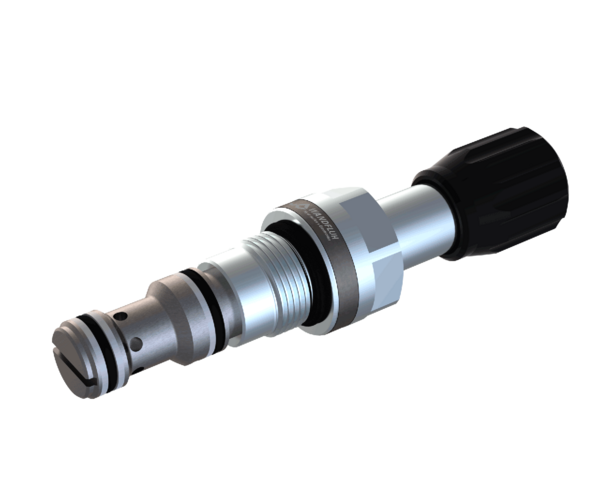

Cartouche de charge d’accumulateur
- pilotée
- pmax = 400 bar
- pN max = 350 bar
- Qmax = 30 l/min
Application
Les valves de charge d'accumulateur sont utilisées dans des systèmes hydrauliques avec accumulateurs de pression. Elles permettent une conception du système économique du point de vue de l'énergie et des coûts en cas oû la demande d'huile des cylindres varie fortement, ou par exemple pour maintenir des pressions pendant une période de temps, par exemple pendant une procédure de serrage. La cartouche à visser est parfaitement indiquée pour l'installation dans les blocs forés et est installée dans des plaques sandwich (système modulaire vertical) ainsi que dans des plaques à flasquer (feuilles correspondantes dans ce registre). Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13. Note: Un limiteur de pression supplémentaire doit être présent pour la protection du système. Veuillez respecter l'exemple de réglage et de raccordement dans la section «Symboles».
