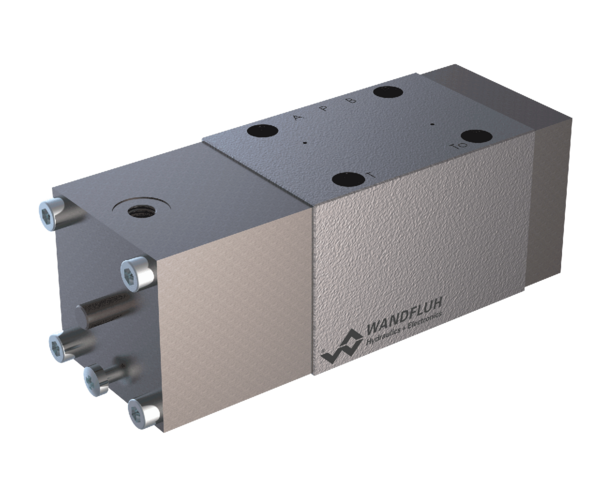

Distributeur à tiroir à commande pneumatique AK4_10

Distributeurs à tiroir à action directe à actionnement pneumatique NG10

Distributeur à tiroir à commande pneumatique direct avec 4 raccordements en système à 5 chambres. Tiroir cranté ou à rappel par ressort. En l'absence d'actionnement, le tiroir est maintenu en position centrale par ressort (4/3) ou rappelé en position de repos (4/2). Avec le crantage, le tiroir est maintenu dans la position de commutation choisie en dernier. Ajustement du tiroir précis, petite fuite, grande durée de vie. Tiroir en acier trempé, corps en fonte hydraulique de haute qualité.

Valves de commutation Distributeur à tiroir à commande pneumatique AK4_10

Distributeur

  • Construction à flasquer
  • À commande pneumatique
  • À 4/2-voies à impulsions, cranté
  • À 4/3-voies à position médiane centrée par ressort
  • À 4/2-voies à rappel par ressort
  • Qmax = 80 l/min
  • pmax = 350 bar

Application

Les distributeurs à tiroir sont utilisés principalement pour la commande directionnelle et l'arrêt de vérins et de moteurs. Le sens de déplacement est déterminé par la position du tiroir et son symbole.
