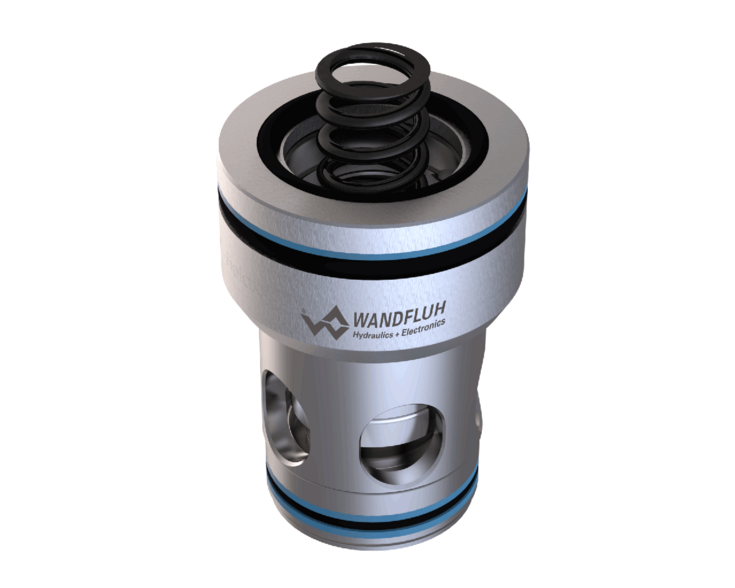

Valve en cartouche à insérer 2/2-voies

Wandfluh a remanié le programme existant des cartouches à insérer à 2 voies, et les a prévues avec une résistance à la pression beaucoup plus élevée. En plus, la géométrie de passage a été optimalisée et par conséquent le débit de passage considérablement augmenté. Les valves peuvent commuter maintenant des débits volumétriques de 360 l/min (NG16), resp. 1000 l/min (NG32) jusqu’à 630 bar. La valve en cartouche à insérer est disponible en fonction directionnelle à clapet étanche. Une variante avec tiroir amorti permet une fermeture plus douce de la valve, ce qui génère des coups de bélier beaucoup plus faibles dans le système.

Une fonction de limitation de pression est ausi à disposition qui ouvre la valve indépendamment du débit par une pression pilote réglée individuellement. Les valves à insérer 2/2-voies sont des valves logiques spécialement compactes pour la construction de blocs. On réalise ainsi dans le plus petit volume les fonctions hydrauliques les plus diverses qui nécessitent des débits de passage élevés. Les valves sont logées dans un logement selon ISO 7368 et fermées par un couvercle, dans lequel la valve pilote est intégrée la plupart du temps.
