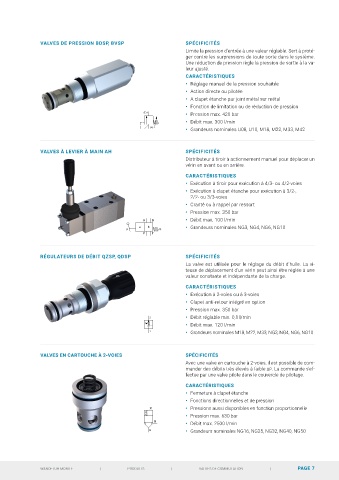

VALVES DE PRESSION BDSP, BVSP                      SPÉCIFICITÉS
                                                                  Limite la pression d'entrée à une valeur réglable. Sert à proté-
                                                                  ger contre les surpressions de toute sorte dans le système.
                                                                  Une réduction de pression règle la pression de sortie à la va-
                                                                  leur ajusté.
                                                                  CARACTÉRISTIQUES
                                                                  •  Réglage manuel de la pression souhaitée
                                                                  •  Action directe ou pilotée
                                                                  •  A clapet étanche par joint métal sur métal
                                                                  •  Fonction de limitation ou de réduction de pression
                                                                  •  Pression max. 420 bar
                                                   (T) 2
                                                                  •  Débit max. 300 l/min
                                                                  •  Grandeurs nominales U08, U10, M18, M22, M33, M42
                                                      (P) 1

               VALVES À LEVIER À MAIN AH                          SPÉCIFICITÉS
                                                                  Distributeur à tiroir à actionnement manuel pour déplacer un
                                                                  vérin en avant ou en arrière.

                                                                  CARACTÉRISTIQUES
                                                                  •  Exécution à tiroir pour exécution à 4/3- ou 4/2-voies
                                                                  •  Exécution à clapet étanche pour exécution à 3/2-,
                                                                    2/2- ou 3/3-voies
                                                                  •  Cranté ou à rappel par ressort
                                                                  •  Pression max. 350 bar
                               A  B                A  B           •  Débit max. 100 l/min
                              a  0  b             a  b            •  Grandeurs nominales NG3, NG4, NG6, NG10
                         a              b    a           b
                               P  T                P  T
                               A  B                               A  B
                              a  0  b                               a  b
                         a              b                      a           b
               RÉGULATEURS DE DÉBIT QZSP, QDSP                    P SPÉCIFICITÉS
                                                                     T
                                  T
                               P
                                                                  La valve est utilisée pour le réglage du débit d’huile. La vi-
                               A  B                A  B
                                                                  tesse de déplacement d'un vérin peut ainsi être réglée à une
                              a  0  b             a  b
                         a               b   a            b       valeur constante et indépendante de la charge.
                               P  T                P  T
                                                                     B
                               A  B                               A CARACTÉRISTIQUES
                              a  0  b                             •   aExécution à 2-voies ou à 3-voies
                                                                       b
                         a              b                      a           b
                               P  T                               P •  Clapet anti-retour intégré en option
                                                                     T
                                                                  •  Pression max. 350 bar
                                                                  •  Débit réglable min. 0,1 l/min
                                                      2
                                                                  •  Débit max. 120 l/min
                                                                  •  Grandeurs nominales M18, M22, M33, NG3, NG4, NG6, NG10
                                                      1
               VALVES EN CARTOUCHE À 2-VOIES                      SPÉCIFICITÉS
                                                                  Avec une valve en cartouche à 2-voies, il est possible de com-
                                                                  mander des débits très élevés à faible ∆P. La commande s'ef-
                                                                  fectue par une valve pilote dans le couvercle de pilotage.
                                                                  CARACTÉRISTIQUES
                                                                  •  Fermeture à clapet étanche
                                                                  •  Fonctions directionnelles et de pression
                                                                  •  Pressions aussi disponibles en fonction proportionnelle
                                                                  •  Pression max. 630 bar
                                                                  •  Débit max. 2500 l/min
                                                                  •  Grandeurs nominales NG16, NG25, NG32, NG40, NG50
