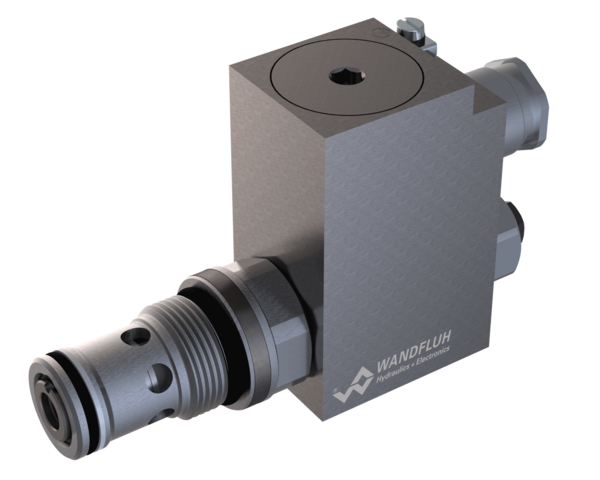

Proportional-Drosselventile, Proportional-Stromregelventile M33x2
Direktgesteuertes, lastkompensiertes Proportional-Stromregelventil als Schraubpatrone für Senkung nach ISO 7789. Bei stromlosem Magnet schliesst der Regelkolben praktisch leckagefrei ab. Auf die Änderung des elektrischen Stromes erfolgt eine proportionale Volumenstromänderung. Vom Eingang (1) strömt das Medium über den Regel- und Drosselkolben zum geregelten Ausgang (2). Die druckfest gekapselte Ex-Schutz-Magnetspule verhindert ein Entweichen einer Explosion im Innern nach draussen sowie eine zündfähige Oberflächentemperatur.
Proportional-2-Wege-Stromregelpatrone
- direktgesteuert, lastkompensiert
- Qmax = 70 l/min
- QN max = 55 l/min
- pmax = 350 bar
Application
Proportional-Stromregelventile sind für die präzise Geschwindigkeitssteuerung geeignet, bei der der Verbraucherstrom unabhängig von Eingangs- und Ausgangsdruck konstant gehalten werden muss. Diese Ventile sind geeignet für die Anwendung in explosionsgefährdeten Bereichen, über Tage und auch im Bergbau. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
