Proportional-Schieberventile NG10
Vorgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen in 5-Kammer-System und integrierter Elektronik. Präzise Kolbenpassung, kleines Leck, grosse Lebensdauer. Sehr kompakte Bauform mit entsprechend niedrigem Gewicht. Das Vorsteuerventil ist ein proportional magnetbetätigtes Druckregelventil. Die Funktion des Vorsteuer- und Hauptventils sowie das Zusammenwirken beider Ventile können dem Hydraulikschema entnommen werden. Proportional zum Magnetstrom nehmen Kolbenhub, Kolbenöffnung und Ventilvolumenstrom zu. Die Ansteuerung erfolgt über eine Analogschnittstelle oder eine Feldbus-Schnittstelle (CANopen, J1939 oder Profibus DP). Die Parametrierung erfolgt mittels der kostenlosen Parametrier- und Diagnose-Software «PASO» oder via Feldbus-Schnittstelle. Optional sind diese Ventile mit integriertem Regler verfügbar. Als Istwertgeber können Sensoren mit Spannungs- oder Stromausgang direkt angeschlossen werden. Die verfügbaren Reglerstrukturen sind für den Einsatz mit hydraulischen Antrieben optimiert.

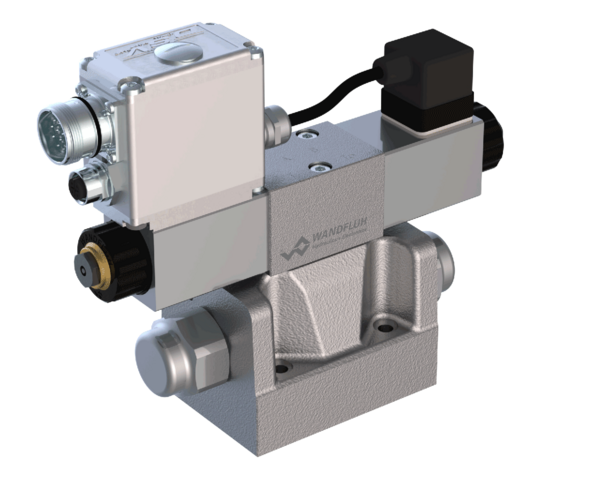

Proportional-Schieberventil mit integrierter Elektronik
Flanschbauart
- vorgesteuert
- Qmax = 200 l/min
- QN max = 90 l/min
- pmax = 350 bar
Application
Proportional-Schieberventile eignen sich hervorragend für anspruchsvolle Aufgaben dank hoher Auflösung, grossem Volumenstrom und geringer Hysterese. Vorgesteuerte Ventile werden dort eingesetzt, wo grosse Volumenströme gesteuert werden müssen. Dank des grossen Durchflussbereichs und der durch die Vorsteuerung bedingte hohe Steifigkeit der Betätigung eignen sich diese Ventile für alle Anwendungen, welche starke Beschleunigungs- und Bremsvorgänge, hohe Geschwindigkeiten und feinfühlige Bewegungsabläufe erfordern. Die Anwendungen liegen sowohl in der Industrie- als auch in der Mobilhydraulik zur weichen und kontrollierten Steuerung von hydraulischen Antrieben. «PASO» ist ein Windows-Programm im Flussdiagramm-Stil, welches die intuitive Einstellung und Speicherung aller variablen Parameter ermöglicht. Die Daten bleiben bei einem Stromausfall erhalten und können auch reproduziert und auf andere DSV übertragen werden.
