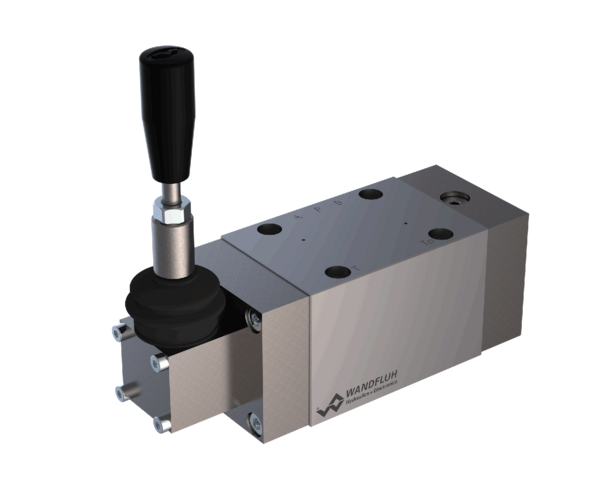

Schieberventile Handbetätigt AH4_10

Schieberventile direktgesteuert handbetätigt/mechanisch betätigt NG10

Direktgesteuertes handbetätigtes Kolbenventil mit 4 Anschlüssen in 5-Kammer-System. Kolben gerastet oder mit Federrückstellung. Ohne Betätigung wird der Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder in die Grundstellung (4/2) zurückgeschaltet. Mit Rastung wird der Kolben in der zuletzt gewählten Schaltstellung gehalten. Präzise Kolbenpassung, kleines Leck, grosse Lebensdauer. Kolben aus gehärtetem Stahl, Ventilkörper aus hochwertigem Hydraulikguss.

Schaltventile Schieberventile Handbetätigt AH4_10

Schieberventil

  • Flanschbauart
  • handbetätigt
  • 4/3-Wege mit federzentrierter Mittelstellung
  • 4/2-Wege mit Federrückstellung
  • 4/2- und 4/3-Wege gerastet
  • Qmax = 100 l/min
  • pmax = 350 bar

Application

Schieberventile werden hauptsächlich zur Steuerung der Bewegungsrichtung und zum Halten von Hydraulikzylindern und Motoren eingesetzt. Die Bewegungsrichtung wird durch die Stellung des Ventilkolbens und dessen Sinnbild bestimmt. Hand- oder mechanisch betätigte Ventile eignen sich besonders für den Einsatz in Anlagen, wo kein elektrischer Strom zur Verfügung steht oder für Anwendungen in explosionsgefährdeter Umgebung.
