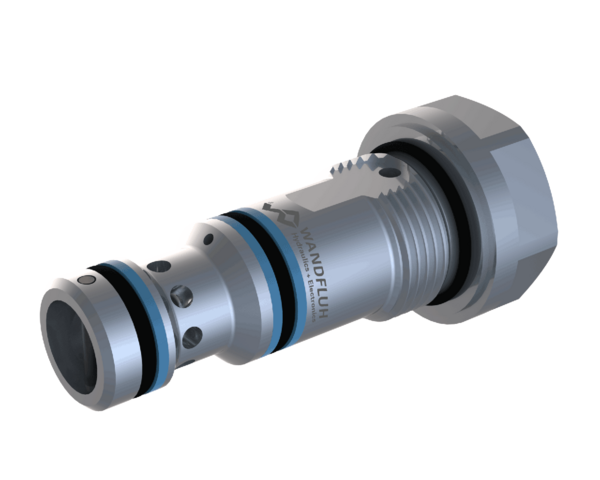

Rückschlagventil hydraulisch entsperrbar RNXPM22

Rückschlagventile, entsperrbare Rückschlagventile, Wechselventile, Rohrbruchsicherungen, Ablasshahn, Dreiwegeweiche M22x1,5

Hydraulisch entsperrbares Rückschlagventil in Schraubpatronenbauart für Senkung nach ISO 7789. In der freien Durchflussrichtung (2 → 1) öffnet der Volumenstrom den federbelasteten Sitzkegel. In der Gegenrichtung (1 → 2) hält die Feder das Ventil gesperrt. Erfolgt im Anschluss x ein Druckaufbau, verschiebt dieser den Vorsteuerkolben und stösst das Rückschlagventil des gesperrten Kanales auf. Der benötigte Vorsteuerdruck richtet sich nach dem Entsperrverhältnis. ​ ​

Schaltventile Rückschlagventil hydraulisch entsperrbar RNXPM22

Rückschlagventil hydraulisch entsperrbar
Schraubpatronenbauart

  • Qmax = 80 l/min
  • pmax = 350 bar

Application

Entsperrbare Rückschlagventile dienen zum leckfreien Sperren von unter Druck stehenden Hydraulikzylindern z.B. in Hub- oder Spannvorrichtungen. Das Schieberventil, das den Volumenstrom in den Anschluss x lenkt, muss aus Gründen der Betriebssicherheit in der Ruhestellung beide Ölkanäle zum Tank verbunden haben.
