Hierbei handelt es sich um hydraulisch betätigte Proportional-Schieberventile in Patronenform. Der Kolben und die Hülse sind aus gehärtetem Stahl gefertigt und die Aussenteile sind der K8 Norm entsprechend mit Zink-/Nickel beschichtet.
sind aus gehärtetem Stahl gefertigt und die Aussenteile sind der K8 Norm entsprechend mit Zink-/Nickel beschichtet.
- M33-Proportional-Schieberventil mit einem Höchstdruck von 350 bar und einem Durchfluss von maximal 150 l/min.
- M42-Proportional-Schieberventil mit einem Höchstdruck von 315 bar und einem Durchfluss von maximal 250 l/min.
Produktebeschreibung

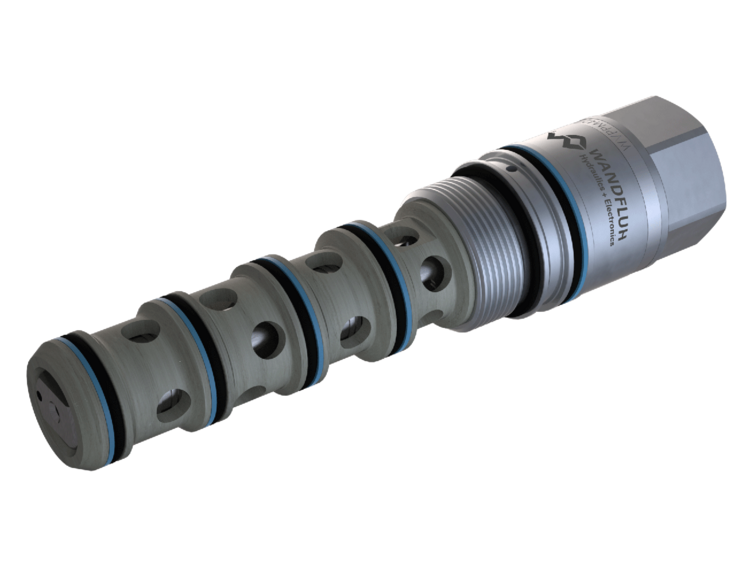

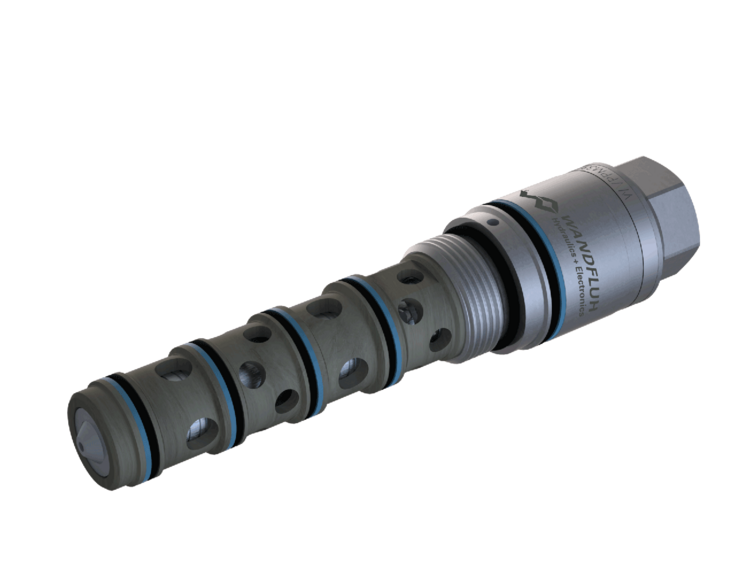

Die Proportional-Schieberventile <link http: www.wandfluh.de produkte detail wvppm33-90 external-link-new-window internal link in current>WVPPM33 und <link http: www.wandfluh.de produkte detail wvppm42-150 external-link-new-window internal link in current>WVPPM42 zeichnen sich durch ihre sehr kompakte Bauweise aus. Das robuste Design hält nicht nur sehr hohen Drücken und Durchflussmengen stand, sondern ist durch die K8-Norm auch widrigen Umgebungseinflüssen gewachsen. Die Ansteuerung der Ventile erfolgt aufgrund ihrer Dimensionierung hydraulisch über ein Pilot- Ventil, das meist direkt im Steuerblock mit eingebaut wird. Proportional zum Vorsteuer-Druck nehmen Kolbenöffnung und Volumenstrom zu, was dank optimaler Kolbenform sehr feinfühlige und sanfte Bewegungsabläufe möglich macht.
In den Registern 2.3 und 1.13 stehen diverse Vorsteuer-Ventile zur Verfügung, die sich für die hydraulische Ansteuerung der WVPPM Familie eignen. <link http: www.wandfluh.com _blank external-link-new-window internen link im aktuellen>www.wandfluh.com
Merkmale
- Kompakte Bauweise
- Für sehr hohe Drücke ausgelegt
- Feinfühlige und sanfte Bewegungsabläufe trotz grosser Dimensionierung
- Hohe Auflösung mit geringer Hysterese
- Geringer Leckvolumenstrom
Anwendungen
- Feinfühlige Regelung des Drucks bzw. der Durchflussmenge beispielsweise mittels Joystick
- Regelung der Geschwindigkeiten von Hydromotoren
- Zylindersteuerungen und -positionierungen
- Mit breitem Umgebungstemperatur-Bereich für den Ausseneinsatz
Kenngrössen
Bezeichnung | WVPPM33 Datenblatt 1.10-2310 | WVPPM42 Datenblatt 1.10-2410 |
---|---|---|
Patrone | M33 x 2 | M42 x 2 |
Pmax (Höchstdruck) | 350 bar | 315 bar |
Pv (Vorsteuerdruck) | 4.5...30 bar | 4.5...30 bar |
Q (Volumenstrombereich) | 0...150 l/min | 0...250 l/min |
QN (Nennvolumenstrom) | 90 l/min | 150 l/min |
Leckvolumenstrom bei 200 bar | < 0.4 l/min | < 0.5 l/min |
Umgebungstemperatur | -30...90 °C | -30...90 °C |
Masse | 0.8 kg | 1.4 kg |
Weitere Informationen
Weitere Informationen befinden sich auf <link http: www.wandfluh.com external-link-new-window internen link im aktuellen>www.wandfluh.com oder wir beraten Sie gerne bei der Wahl der geeigneten Komponenten oder der Auslegung Ihrer Anwendung.
