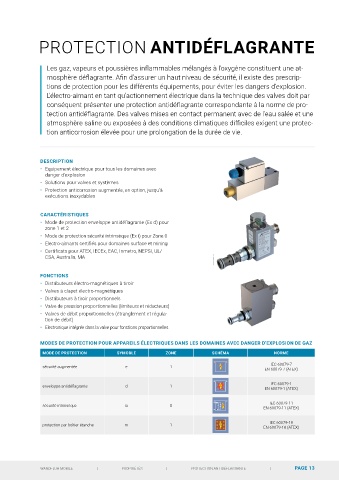

LOGICIEL DE PARAMÉTRAGE PASO PROTECTION ANTIDÉFLAGRANTE

Avec le logiciel PASO, la configuration et le paramétrage complets peuvent être effectués Les gaz, vapeurs et poussières inflammables mélangés à l’oxygène constituent une at-

avec un ordinateur portable via l'interface utilisateur intuitive. En outre, le logiciel offre éga- mosphère déflagrante. Afin d’assurer un haut niveau de sécurité, il existe des prescrip-

lement la possibilité de détection d’erreur, car tous les signaux importants peuvent être tions de protection pour les différents équipements, pour éviter les dangers d‘explosion.
enregistrés ou analysés en temps réel sur l'écran. L’électro-aimant en tant qu’actionnement électrique dans la technique des valves doit par
conséquent présenter une protection antidéflagrante correspondante à la norme de pro-

tection antidéflagrante. Des valves mises en contact permanent avec de l’eau salée et une

FONCTIONNEMENT atmosphère saline ou exposées à des conditions climatiques difficiles exigent une protec-
Malgré le grand nombre des possibilités d’utilisation, PASO tion anticorrosion élevée pour une prolongation de la durée de vie.
est conçu de manière très claire et facile à utiliser. Le pro-

cessus de fonctionnement est affiché à l'écran sous la forme

d'un schéma fonctionnel. En cliquant sur l'un des symboles
du schéma fonctionnel, une fenêtre de menu s'ouvre dans
laquelle les paramètres associés au processus peuvent être DESCRIPTION

définis. À coté des lignes de connexion entre les blocs, la va- • Equipement électrique pour tous les domaines avec
leur réelle mesurée en temps réel, qui est transmise au bloc danger d’explosion

suivant est également affichée. Cela permet de suivre sur l’or- • Solutions pour valves et systèmes
dinateur les effets d'une modification de paramètre dans l'en-

semble du système et un réglage fin peut être mis en œuvre • Protection anticorrosion augmentée, en option, jusqu’à

rapidement et de manière ciblée. Les valeurs définies peuvent exécutions inoxydables
ensuite être enregistrées dans un fichier de paramètres et

peuvent également être chargées directement dans un nou-
veau module électronique. CARACTÉRISTIQUES

• Mode de protection enveloppe antidéflagrante (Ex d) pour
PARAMÉTRAGE ET PROGRAMMATION EXÉCUTIONS COMPLÉMENTAIRES zone 1 et 2

• Logiciel pour PC PASO (disponible gratuitement) • Extensions du logiciel spécifique au client • Mode de protection sécurité intrinsèque (Ex i) pour Zone 0
• Surveillance de données de processus individuel • Extension du hardware pour fonctions supplémentaires • Electro-aimants certifiés pour domaines surface et mining

• Oscilloscope intégré • Logiciel pour des solutions optimalisées à l’application • Certificats pour ATEX, IECEx, EAC, Inmetro, NEPSI, UL/

• Fonction remote control • Définition flexible des interfaces CSA, Australia, MA
• Interface bus de terrain • Électronique intégrée dans la valve
FONCTIONS
• Distributeurs électro-magnétiques à tiroir
• Valves à clapet électro-magnétiques
• Distributeurs à tiroir proportionnels
• Valve de pression proportionnelles (limiteurs et réducteurs)
• Valves de débit proportionnelles (étranglement et régula-
tion de débit)
• Electronique intégrée dans la valve pour fonctions proportionnelles
MODES DE PROTECTION POUR APPAREILS ÉLECTRIQUES DANS LES DOMAINES AVEC DANGER D’EXPLOSION DE GAZ
MODES DE PROTECTION POUR APPAREILS ÉLECTRIQUES DANS LES DOMAINES AVEC DANGER D’EXPLOSION DE GAZ
MODE DE PROTECTION SYMOBLE ZONE SCHÉMA NORME
IEC 60079-7
sécurité augmentée e 1
EN 60079-7 (ATEX)

IEC 60079-1

enveloppe antidéflagrante d 1
EN 60079-1 (ATEX)
IEC 60079-11
sécurité intrinsèque ia 0 EN 60079-11 (ATEX)

IEC 60079-18
protection par boîtier étanche m 1 EN 60079-18 (ATEX)

MODES DE PROTECTION POUR APPAREILLAGES ÉLECTRIQUES DANS LES DOMAINES AVEC POUSSIÈRE COMBUSTIBLE
MODE DE PROTECTION SYMBOLE ZONE SCHÉMA NORME
WANDFLUH MOBILE | PROPRIÉTÉS | PROTECTION ANTIDÉFLAGRANTE | PAGE 13
IEC 60079-31
Protection par boîtier tb 21
EN 60079-31 (ATEX)
ancienne désignation: tD A21 = selon procédure A pour zone 21 (EN, 61241,-1)

GROUPES
ATEX / IEC / NEC 505 NEC 500
Groupe I Mines avec danger de coup de grisou —
Méthane
Groupe II Domaines avec danger d’explosion de gaz Class I
sous-groupes gaz typique sous-groupes
IIA Propane Propane Class I Group D
IIB Ethylène Ethylène Class I Group C
IIC Hydrogène Hydrogène Class I Group B
Acétylène Acétylène Class I Group A
Groupe III Domaines avec poussière combustible Class II/III
sous-groupes type de poussière sous-groupes

IIIA flocons combustibles fibres et fils Class III

IIIB poussière non conductrice poussière non conductrice Class II Group G
IIIC poussière conductrice poussière carbonée Class II Group F
poussière métallique combustible Class II Group E
Sous-groupe IIC (IIIC) comprend sous-groupes IIA et IIB (IIA et IIIB)

CLASSEMENT DE TEMPÉRATURE

maximale Classe de température pour les gaz Température de surface maximale Classe de température pour les gaz
Température de surface
ATEX / IEC / NEC 500�/�505 ATEX / IEC / NEC 500�/�505
450 °C T1 200 °C T3
300 °C T2 135 °C T4
pour poussières: indication de la température de surface maximale en 100 °C T5
°C 85 °C T6

MODE DE PROTECTION

Mode de protection IP selon IEC / EN 60529
