Page 14 - Oil+Gas_DE

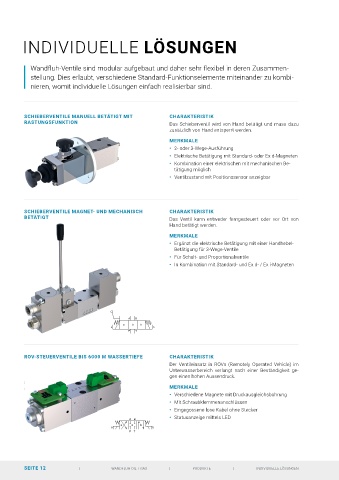

INDIVIDUELLE LÖSUNGEN

Wandfluh-Ventile sind modular aufgebaut und daher sehr flexibel in deren Zusammen-
stellung. Dies erlaubt, verschiedene Standard-Funktionselemente miteinander zu kombi-
nieren, womit individuelle Lösungen einfach realisierbar sind.

SCHIEBERVENTILE MANUELL BETÄTIGT MIT CHARAKTERISTIK
RASTUNGSFUNKTION Das Schieberventil wird von Hand betätigt und muss dazu
zusätzlich von Hand entsperrt werden.
MERKMALE
• 2- oder 3-Wege-Ausführung
• Elektrische Betätigung mit Standard- oder Ex d-Magneten
• Kombination einer elektrischen mit mechanischen Be-
tätigung möglich
• Ventilzustand mit Positionssensor anzeigbar

SCHIEBERVENTILE MAGNET- UND MECHANISCH CHARAKTERISTIK
BETÄTIGT Das Ventil kann entweder ferngesteuert oder vor Ort von
Hand betätigt werden.
MERKMALE
• Ergänzt die elektrische Betätigung mit einer Handhebel-
Betätigung für 3-Wege-Ventile
• Für Schalt- und Proportionalventile
• In Kombination mit Standard- und Ex d- / Ex i-Magneten

A B
a 0 b
a b
P T

ROV-STEUERVENTILE BIS 6000 M WASSERTIEFE CHARAKTERISTIK
Der Ventileinsatz in ROVs (Remotely Operated Vehicle) im
Unterwasserbereich verlangt nach einer Beständigkeit ge-
gen einen hohen Aussendruck.
MERKMALE
• Verschiedene Magnete mit Druckausgleichsbohrung
• Mit Schraubklemmenanschlüssen
• Eingegossene lose Kabel ohne Stecker
AC1
CB2
ACB • Statusanzeige mittels LED
A B A B A B
a o b a b a b
a b a b a b
P T P T P T

SEITE 12 | WANDFLUH OIL + GAS | PRODUKTE | INDIVIDUELLE LÖSUNGEN
