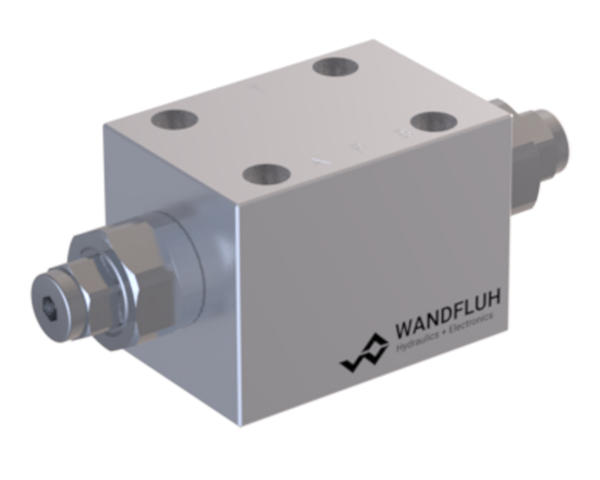

Schieberventile direktgesteuert hydraulisch betätigt NG6
Direktgesteuertes, hydraulisch über Steueranschluss betätigtes Kolbenventil mit 4 Anschlüssen in 5-Kammer-System. Kolben gerastet oder mit Federrückstellung. Ohne Betätigung wird der Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder in die Grundstellung (4/2) zurückgeschaltet. Mit Rastung wird der Kolben in der zuletzt gewählten Schaltstellung gehalten.
Schieberventil
- Flanschbauart
- hydraulisch betätigt
- 4/2-Wege Impulsausführung gerastet
- 4/3-Wege mit federzentrierter Mittelstellung
- 4/2-Wege mit Federrückstellung
- Qmax = 50 l/min
- pmax = 350 bar
Application
Schieberventile werden hauptsächlich zur Steuerung der Bewegungsrichtung und zum Halten von Hydraulikzylindern und Motoren eingesetzt. Die Bewegungsrichtung wird durch die Stellung des Ventilkolbens und dessen Sinnbild bestimmt. Die rostfreie Ausführung ist speziell geeignet für den Einsatz in nasser und salzhaltiger Umgebung.
