Levier à main pour distributeurs à tiroir NG6 pour domaines avec dangers d'explosion

30.09.2019

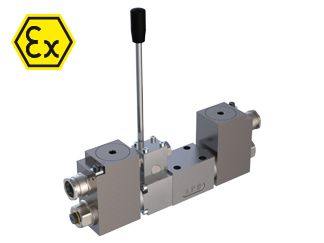

Levier à main pour distributeurs à tiroir NG6

Les distributeur électro-magnétique à tiroir peuvent maintenant être équipés d'un levier à main supplémentaire. Ceci permet de commander la valve manuellement en plus de l’actionnement électrique. Le levier à main peut être utilisé aussi bien pour les valves de commutation que pour les valves proportionnelles. Le Distributeur à tiroir en NG6 permet de commuter des débits de max. 80 l/min jusqu'à 350 bar dans une zone de protection antidéflagrante. Pour l'actionnement de la valve, on utilise la bobine électro-magnétique éprouvée, certifiée selon ATEX / IEC Ex de la groupe d'équipement I + II. Ceci permet l'utilisation de la valve dans les mines souterraines ainsi que dans les installations de surface dans les zones 1+2. La valve de commutation avec la désignation WDYFA06_Z568 et la valve proportionnelle WDBFA06_Z568 sont disponibles en exécution à 4/3-voies avec le plan de pose ISO 4401-03. La valve de commutation est également disponible en exécution à impulsions, dans laquelle la position de commutation est maintenue par un crantage mécanique.

Des détails complémentaires se trouvent sur la feuille 1.3-37 pour la valve de commutation et 1.10-89 pour la valve proportionnelle.
